Saldatrice a sbalzo esterna automatica tipo T.

Acquista la saldatrice a sbalzo esterna automatica tipo T dalla nostra fabbrica. Alta qualità e affidabilità per le tue esigenze di saldatura. Contattaci ora!
Richiede una citazione

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Caratteristiche del prodotto
  • Componente principale
  • Parametri del prodotto
  • Foto dettagliate
  • Assistenza tecnica
  • Profilo aziendale
Panoramica

Informazioni di Base.

Model No.
ZHJ
altezza nastro adeguata
200~2000 mm
garanzia
garanzia di qualità
tipo di trasmissione
rigido
linea di produzione automatica
completo
certificazione
ce, iso
produzione flessibile
produzione snella
ritmo
linea di produzione del flusso
ambito di produzione
linea di prodotti
Pacchetto di Trasporto
Export Package
Specifiche
Customized
Marchio
WINCOO
Origine
China, Jiangsu
Codice SA
8468800000
Capacità di Produzione
340sets/Year

Descrizione del Prodotto

Saldatrice a trave tipo H a portale

Descrizione del prodotto

La saldatrice a trave H di tipo gantry è l'attrezzatura appropriata per la produzione di acciaio con trave ad H, utilizzata principalmente per l'assemblaggio e la saldatura di travi ad H. Centralizza la funzione della macchina assemblatrice e della saldatrice su una macchina combinata. Può risparmiare tempo durante il trasporto dei pezzi di lavoro e lo spazio sul luogo di lavoro, e può anche migliorare la produzione annua di unità-area.

T Type Automatic External Cantilever Gantry Welding Machine

Caratteristiche del prodotto

1, tali macchine sono specificamente progettate per la realizzazione di travi a "T" e a "T" saldate con flangia parallela o convergente;
2, consentono di effettuare la saldatura su articoli con il nastro posizionato verticalmente e senza necessità di incollamento;
3, l'incollatura sarà necessaria solo in alto per ottenere l'angolo corretto tra il nastro e la flangia;
4, quando si fabbricano travi a "T" doppia, una volta saldata la prima flangia, la trave viene ribaltata e nuovamente alimentata nell'unità;
5, tale macchina è in grado di saldare travi sia simmetriche che non simmetriche senza necessità di incollamento;
6, UN dispositivo di post-deformazione a flangia montato all'uscita della macchina consente alla macchina di compensare qualsiasi deformazione a flangia risultante dal processo di saldatura;
7, tale dispositivo è facilmente regolabile per gestire varie dimensioni della flangia e una varietà di diversi spessori deformabili fino ad un massimo di 40 mm alla massima larghezza;
8, la linea di saldatura può essere dotata di un PLC di controllo di Mitsubishi.

Componente principale

1, Beam Welding Line" automatico, due teste sommerse di linee di saldatura ad arco per trave T / i;
2, 2 set di sistemi di saldatura A SEGA American Lincon DC-1000, NA-3S per garantire una buona qualità di saldatura;
3, controller PLC Mitsubishi Giappone;
4, dispositivo di post-deformazione di tipo idraulico per raddrizzare la trave;
5, la trave viene alimentata nella macchina ed entrambi i lati della trave vengono saldati contemporaneamente;
6, risparmiare spazio e risparmiare spazio in officina; ridurre i tempi di produzione e migliorare l'efficienza;
7, economizzare l'investimento di attrezzature e operatori di gru.

Parametri del prodotto

Larghezza flangia adatta 200 mm
Altezza nastro adeguata 200 mm(la rastrelliera di supporto per pezzi personalizzata può essere progettata in base alle esigenze del cliente, in modo da aumentare l'altezza del nastro adeguata).
Lunghezza guida 15000(guida 24KG, scheda di pressione e accessori corrispondenti sono preparati dall'utente)
Lunghezza pezzo 2000 mm
Velocità di spostamento del gantry 240-2400 mm/min(in base all'altezza del raccordo di saldatura,scegliere il diametro del filo di saldatura e una tecnologia di saldatura adeguata,e confermare la velocità di saldatura)
Velocità di movimento elevata 3 m/min
Posizione di saldatura Saldatura ad angolo in basso
Sistema di saldatura A SEGA Lincoln DC-1000, NA-3S
Direzione di saldatura Indicazioni per andare e tornare indietro (non è necessario tornare)
Dimensioni del filo adatte 3.2-5 mm(diametro)
Rack spola 50 kg
Macchina di recupero del flusso 50 kg*2
Apertura del trolley 1600 mm

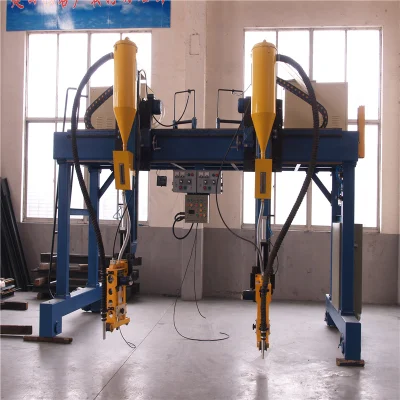

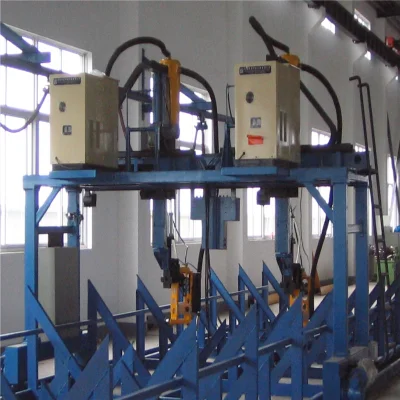

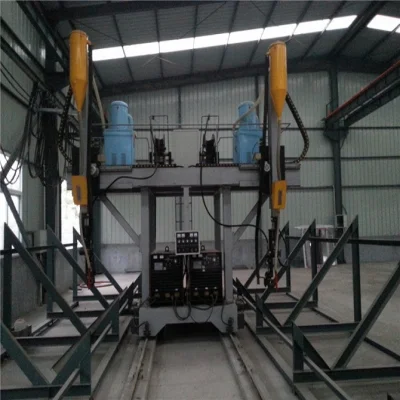

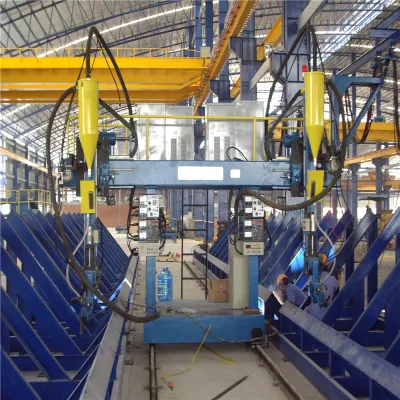

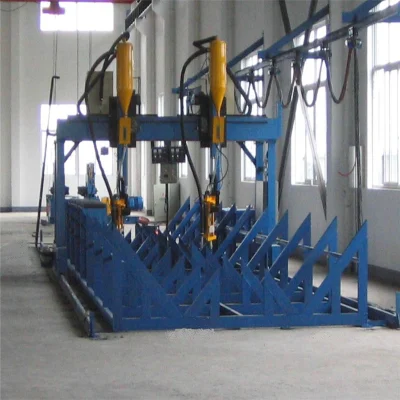

Foto dettagliate

T Type Automatic External Cantilever Gantry Welding MachineT Type Automatic External Cantilever Gantry Welding MachineT Type Automatic External Cantilever Gantry Welding MachineT Type Automatic External Cantilever Gantry Welding Machine

Assistenza tecnica

Vi forniremo un anno di garanzia e supporto tecnico online e offline.se ne avete bisogno, vi invieremo i nostri tecnici per aiutarvi.
